UPS MONOFASE ON LINE, SERIE NS 5 ÷ 12kVA
UPS MONOFASE ON LINE, SERIE NS 5 ÷ 12kVA



La serie NS doppia conversione con tecnologia DSP, Digital Signal Processor, è la perfetta soluzione per l'alimentazione delle utenze sensibili "mission critical" che richiedono affidabilità e performance da un gruppo statico di continuità. La correzione del fattore di potenza in ingresso, l'alta affidabilità e la predisposizione al funzionamento in parallelo ridondanza e potenza (N+X) forniscono un livello superiore di Power Quality per tutti i dispositivi elettronici sensibili ed i dispositivi per la sicurezza quali gli elettromedicali.

MODALITÀ DI FUNZIONAMENTO

In condizioni di alimentazione elettrica normale, il carico è alimentato direttamente dall'Inverter mentre il raddrizzatore fornisce la potenza necessaria all'Inverter e alla carica delle batterie.

Qualora si verifichi sulla rete di alimentazione una delle seguenti condizioni: interruzione della tensione, mancanza di una fase, tensione fuori tolleranza, la batteria provvede a fornire l'energia necessaria all'Inverter per alimentare il carico senza soluzione di continuità.

Una volta ripristinate le normali condizioni di funzionamento, il raddrizzatore carica la batteria e nel contempo alimenta il carico attraverso l'Inverter.
Qualora si verifichi una delle seguenti condizioni: sovraccarico, tensione uscita Inverter fuori tolleranza, tensione ingresso Inverter fuori tolleranza, guasto Inverter, sovratemperatura, il carico viene trasferito automaticamente, senza soluzione di continuità, sulla rete di soccorso. Quando vengono ripristinate le normali condizioni di funzionamento, il carico è ritrasferito automaticamente sull'Inverter.

CARATTERISTICHE GENERALI

Parallelabilità N+X;
Doppia conversione con tecnologia DSP;
Tensione sinusoidale, filtrata stabilizzata;
Correzione del fattore di potenza in ingresso, per ridurre il contenuto armonico;
Ampia tolleranza sulla tensione di ingresso senza intervento da batteria;
Tempo di intervento zero;
Moduli batterie supplementari per estendere facilmente l'autonomia del UPS a diverse ore. Disponibili con proprio carica batterie per garantire una veloce ed affidabile ricarica;
Capacità di sovraccarico elevata;
Elevata affidabilità delle batterie (test batterie automatico e manuale);
LCD display per le misure ed i parametri di sistema;
Protezione batteria da scarica completa;
Funzionalità ECO Mode;
Trasformatore di isolamento opzionale;
RS 232 standard, porta a contatti, USB, RS485 e SNMP opzionali;
Ingresso linea di soccorso separata opzionale;
Funzione convertitore di frequenza; Emergency Power Off NO o NC.

DISPLAY E CONTROLLO

Il pannello frontale fornisce tutti i maggiori parametri e lo stato di funzionamento del UPS, che include una completa diagnostica ed un semplice interfaccia per l'utente.



Indicatori LEDs: Tastiera:
. Rete . ON/tacitazione allarme
. Linea di soccorso . OFF
. Ridondanza . Funzioni
. ECO Mode . Tasto di scorrimento
. Allarme generico . Enter




LCD Display:
. Stato
Presenza rete, batteria in scarica, ECO Mode, Bypass, Batteria bassa, tensione, Batteria guasta, sovraccarico, UPS guasto, trasferimento con interruzione.
. Parametri
Tensione ingresso, frequenza ingresso, tensione linea di soccorso, tensione uscita, frequenza uscita, corrente uscita, carico percentuale, tensione di batteria, temperatura ambiente.

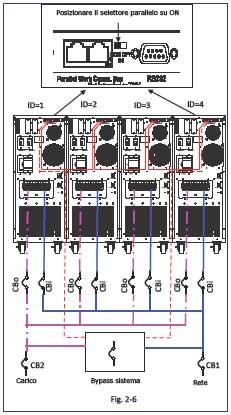

PARALLELABILITÀ N+X

L'apparato standard per esigenze di affidabilità od esigenze successive di maggiore potenza disponibile, può essere collegato ad altre unità della stessa potenza collegando le logiche di controllo degli UPS con apposito cavo accessorio, anche successivamente la prima installazione.



Questa funzionalità, senza alcuna previa programmazione in fabbrica, permette agli UPS il funzionamento in ridondanza, quando la potenza necessaria è inferiore alla potenza nominale del singolo gruppo (n+1), ed il funzionamento in potenza (2n) quando per spunti o maggior potenza necessaria, si ecceda la potenza del singolo UPS. Queste selettività di funzionamento è automatica ed istantanea. Possono essere collegati in parallelo fino a 4 unità, e sono disponibili quali accessori by-pass manuale esterno per la distribuzione in parallelo fino a 200A (40kVA).

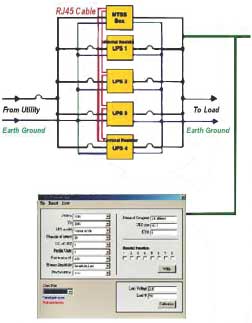

INTERFACCIA DI COMUNICAZIONE



Ogni UPS della serie NS è provvisto in configurazione standard di una vera porta di comunicazione RS232. Questa interfaccia può essere utilizzata con il software fornito a corredo.

Oltre alla dotazione standard gli UPS della serie NS possono utilizzare quali accessori in alternativa:
- Interfaccia di rete SNMP con software dedicato;
- Interfaccia RS 485;
- Interfaccia USB;
- Porta a contatti puliti per remotizzazione allarmi in applicazione industriale;
- Emergency power Off (EPO) che deve usare un contatto NO, il quale se chiuso avvia la sequenza di spegnimento. Con la porta a contatti accessoria è possibile anche un contatto NC. L'apparato standard per esigenze di affidabilità od esigenze successive di maggiore potenza disponibile, può essere collegato ad altre unità della stessa potenza collegando le logiche di controllo degli UPS con apposito cavo accessorio, anche successivamente la prima installazione.

Il software fornibile a richiesta, è in grado di dare informazioni anche in caso di guasto, nonché di programmare l'UPS per lo spegnimento in modo automatico.



Sistemi operativi compatibili:
Windows 98 / 2000 / NT / ME / XP / Vista
Novel Netware, Linux .
È prevista inoltre una presa telefonica tipo RJ11 / RJ45 che garantisce la protezione della linea telefonica/modem da eventuali sovratensioni.

ACCESSORI

- Armadi batterie standardizzati disponibili per una semplice estensione della autonomia fino a diverse ore. Gli armadi sono disponibili con il proprio carica batterie indipendente per garantire una sicura e rapida ricarica.

- Carica batterie aggiuntivo da 1000W. Il suo controllo elettronico indipendente permette al accessorio di lavorare in parallelo fino a 4 unità in servizio continuo. È predisposto per essere collegato sul retro del UPS.



- MTBP, by-pass manuale esterno. Oltre al by-pass manuale standard a bordo UPS, il by-pass esterno MTBP esterno, disponibile in taglie fino a 400A, collegato ad UPS singolo permette un eventuale semplice scollegamento del UPS senza soluzione di continuità, mentre in un sistema composto da più UPS in parallelo ha la funzione di by-pass centralizzato per la esclusione e scollegamento di un UPS guasto.

PANNELLO POSTERIORE

Il retro del UPS è composto dalle seguenti parti, interfaccia utente:

Interfaccia RS232 Terminal Resistor per funzione parallelo
Connessione CAN Bus per sistema parallelo
Slot 1 porta di comunicazione accessoria
Slot 2 porta di comunicazione accessoria
Ventilatori di raffreddamento
Connettore per batteria esterna
Connettore carica batterie esterno
Interruttore automatico ingresso CB1
Interruttore automatico linea di soccorso CB2 (solo per modelli con linea di soccorso separata)
Sezionatore By-pass manuale Terminali collegamento ingresso/uscita
Fori di fissaggio per carica batterie esterno
EPO (Emergency Power Off)
Termico per protezione uscita in condizioni anomale
Griglie di raffreddamento

Modello NS5000
 NS6000
 NS10000
 NS12000
Potenza VA/W 5000VA/4500W 6000VA/5400W 10000VA/9000W 12000VA/9600W

INGRESSO
Tensione nominale 160 ÷ 280Vca monofase
Frequenza nominale 45Hz ÷ 66Hz
Fattore di potenza >0.98
Distorsione (THiD) <5%

USCITA
Tensione 220/230/240V ±2% monofase, selezionabile
Frequenza 50Hz o 60Hz ±0.2%
Forma d'onda Sinusoidale
Distorsione tensione <3%
Tempo intervento 0 ms
Fattore di cresta 3 : 1
Sovraccarico 150% per 3'' 150% per 1'

BATTERIA
Tipo Ermetico, senza manutenzione
Tempo di ricarica 4h al 90% 5h al 90%
Tensione batteria 240Vcc ± 288Vcc
Autonomia 15' 10' 15'

PROTEZIONI
Cortocircuito uscita Distacco automatico del carico
Sovratemperatura Commutazione linea di by-pass
Soppressione rumore Conforme EN62040-2
Soppressione spike Conforme EN61000-4-5

PARAMETRI SISTEMA
Umidità relativa <90% senza condensa
Temperatura di esercizio da 0 0°C ÷ a + 40°C
Rumorosità < 50 dBA
Interfaccia RS232 (porta a contatti, RS485, USB, SNMP opzionali)
Parallelabilità Sì Sì Sì No
Dissipazione (100%load) < 450W < 600W
Terminali ingresso/uscita morsettiera
Batteria esterna optional Plug-in & Play
Dimensioni (mm) 176x670x440 290x645x881 335x767x809
Peso 52kg 90kg 100kg 135kg

STANDARDS
Sicurezza EN 62040-1-1, UL1778
EMC EN 62040-2, EN 61000-3-2, EN 61000-3-3, FCC classe A
Marchi CE, cUL, UL


La ELIT Srl si riserva il diritto di apportare modifiche ai propri prodotti senza preavviso.
